详细说明

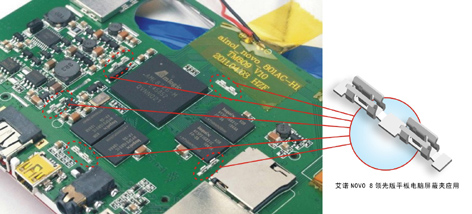

屏蔽罩固定夹
构成及应用:
由支腿及罩体组成,支腿与罩体为活动连接;罩体呈球冠状。

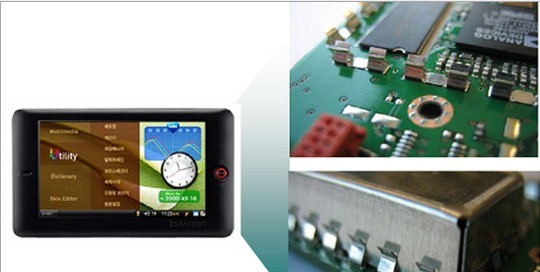

此部件主要应用于手机,GPS等领域,是防止电磁干扰(EMI)、对PCB板上的元件及LCM起屏蔽作用。
屏蔽罩的材料一般采用0.2mm厚的不锈钢和洋白铜为材料,其中洋白铜是一种容易上锡的金属屏蔽材料。采用SMT贴片时应考虑吸盘的设计。
材料应用
屏蔽框一般采用Cu-C7521-H【通用料】,Cu-C7521-OH【软料,拉深用】(镍白铜、洋白铜(Copper-Nickel-Zinc Alloy),Nickel Silver),t=0.2,0,3mm;屏蔽罩固定夹一般采用不锈钢SUS304R-1/2H【折弯加工】,SUS304R-1/4H【拉深用】,t=0.15,0.2mm,镀锡钢带(马口铁皮)等;
用于焊接在PCB上的可采用洋白铜、马口铁皮,并建议采用洋白铜,这主要是因为洋白铜在焊接、散热和蒸气方面上比较好。
